水利設施建設與保障

       工程物探技術在水利方面的應用日趨頻繁，如壩址覆蓋層調查、庫壩滲漏檢測、海堤拋石檢測、水庫除險加固工程檢測等。

壩址覆蓋層調查

      在水庫修建前，查明壩區或壩址覆蓋層及巖層風化程度是水庫建設的基礎工作，以廣德糧長門水庫壩區覆蓋層高密度電法、折射波法調查為例。

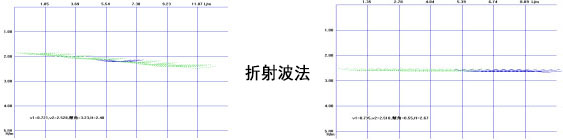

折射波探測結果

電法探測結果

庫壩滲漏檢測

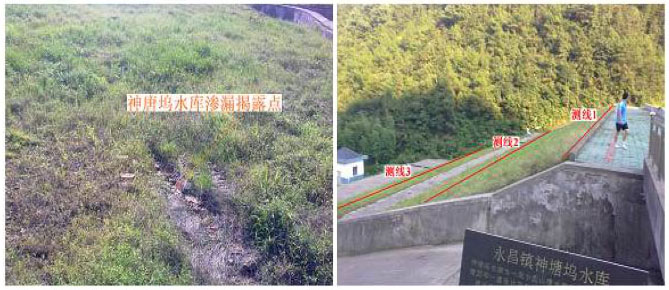

     對已建庫壩出現滲漏現象，采用工程物探方法，可快速準確尋找滲漏點和滲漏通道，為壩體加固提供靶區。以浙江永昌神塘塢水庫滲漏網絡并行電法檢測為例。

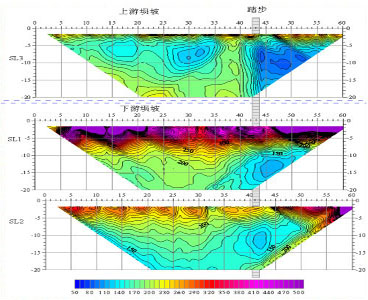

視電阻率成果剖面圖

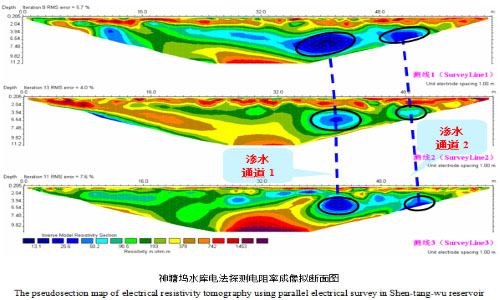

反演結果剖面圖

海堤拋石檢測

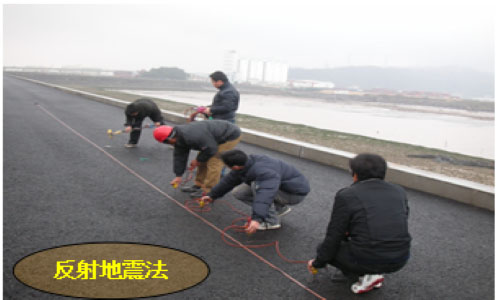

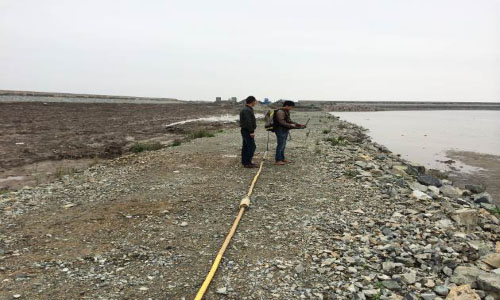

     為計算海堤拋石立方量及評價擠淤爆破質量，須對海堤拋石沉降量進行測定，以浙江某海堤拋石沉降量地質雷達及反射地震掃描技術探查為例。

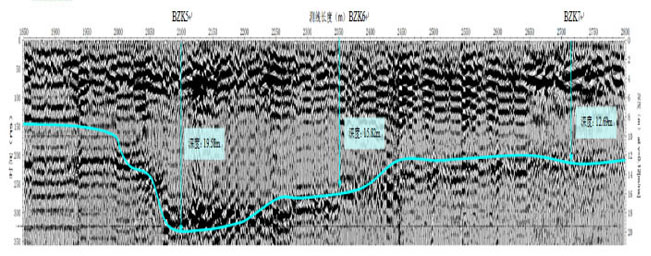

探地雷達結果剖面1

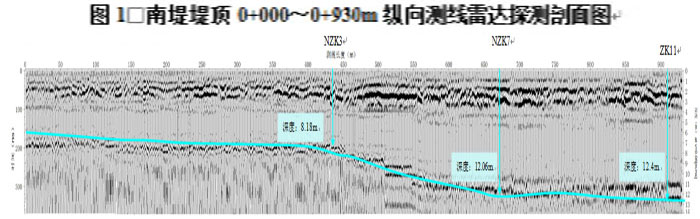

探地雷達結果剖面2

           結果圖中存在局部沉降量較大區段，推測該堤段附近原沉積地貌可能存在深泓，探測結果與鉆探結果較為一致。

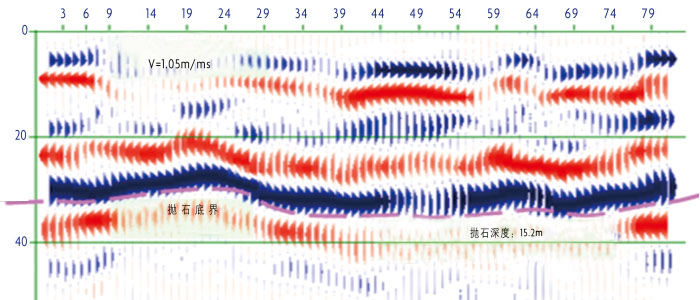

地震映像法探測結果剖面
