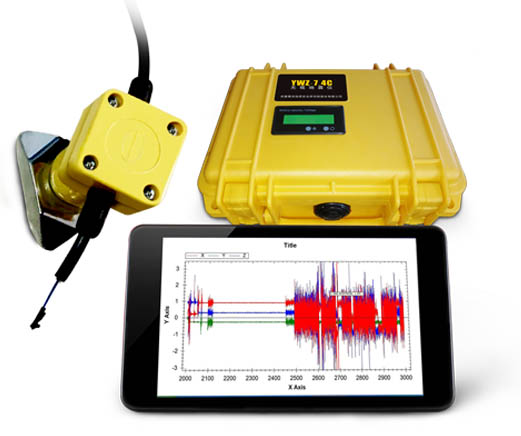

產品簡介
該儀器利用地震波勘探技術，可以通過主機無線激發和接收，具備超長采樣長度及超高采樣頻率，無需置參即可進行數據采集，操作簡便，對采集人員的技術要求低，可應用于地鐵、礦山、水利、地質災害與環境調查等領域，同時可采用智能無線組網技術，可構建多基站無纜式地震系統。
主要特點
1. 采樣頻率高，最高可至100KHz，滿足超淺層地震信號采集。
2. 探測精度高，24bit高速AD及前置2-3～27倍程控增益，可以有效獲取地震波場弱信號，淺層精細探測能力尤為突出。
3. 無線觸發，無線傳感數據
4. 軟件功能完備，可實現數據的采集、顯示、管理、對比、處理成像及判別分析等功能
主要參數
|
工作電源 |
鋰電池組，7.4V/6Ah |
工作時間 |
≥6H |
|
濾波器 |
0.1kHz～50kHz低通數字濾波（可選） |
前置增益 |
2-3～27，固定/浮點增益 |
|
采樣頻率 |
1KHz ～ 50KHz |
采樣長度 |
4K |
|
通道數 |
4道/基站 |
觸發方式 |
內觸發/外觸發/信號沿觸 發 |
|
超前采樣 |
256（點數） |
|
|
|
動態范圍 |
180dB |
輸入信號 |
±5Vrms（最大） |
|
A/D轉換 |
24bit |
波形顯示 |
道歸一化/文件歸一化 |
|
傳感器 |
MEMES傳感器(A)、速度傳感器(B) |
工作溫度 |
﹣10℃～50℃ |
應用案例
在煤層開采及巷道施工過程中，周邊巖石產生裂隙并逐漸破壞，出現塑性變形，形成非彈性變形區，即應力降低區，也稱圍巖松動圈范圍。采用地震聲波法，探測圍巖縱波波速的差異來判斷其松動圈分布范圍，從而確定合理的支護參數。

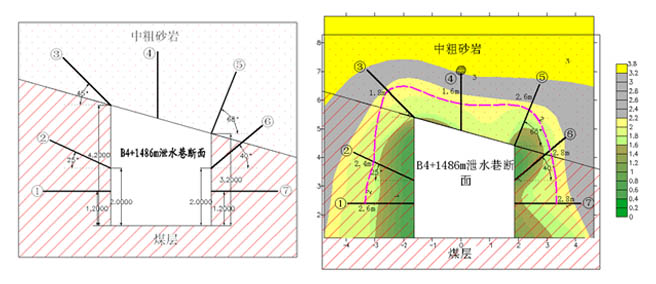

新疆某礦巷道圍巖松動探測布置

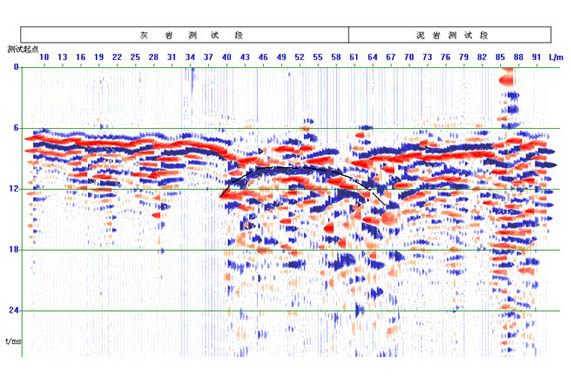

四川某礦進風斜井地質構造異常區探測偏移剖面
對于構造等界面的探測采用反射波勘探原理，在單邊排列的基礎上選定最佳偏移距，采用單道或多道疊加小步長順移前進觀測系統，在給定速度等參數后獲得偏移時間剖面，根據剖面中反射相位同相軸的連續追蹤與對比，并結合已知地質資料進行解釋?zhuān)罱K形成地質剖面。
