產品簡介

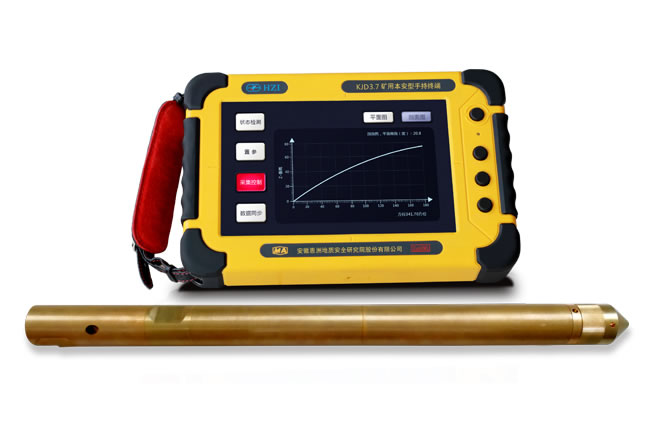

      YZG6.4礦用鉆孔軌跡測量儀是一款小巧輕便，測量精度高，穩定性好的軌跡測量儀器。適用于《煤礦防治水細則》、《瓦斯管理實施細則》中的軌跡測量工作。可進行瓦斯抽排孔、地質孔等鉆孔的軌跡測量，廣泛應用于煤礦和工勘等鉆孔測量領域。2019年該類產品評選為煤礦安全先進適用技術裝備“鉆孔軌跡（參數）智能校驗儀”。

主要特點

1.智能輕便主機，主機使用礦用手持終端，設備輕便，智能易上手，能現 場直接成圖，顯示二維測斜數據。
2.多功能，主機可作為防爆相機、智能終端等其他功能使用。
3.高精度，現有測量精度【傾角】±0.1°、【方位】±1.0°。
4.使用簡便，無需配備專用鉆機和通纜鉆桿。
5.探管時間長達30小時。
6.大容量存儲空間，32GB空間可存海量數據。
7.可實現鉆孔三維顯示及多孔聯合顯示。

應用實例

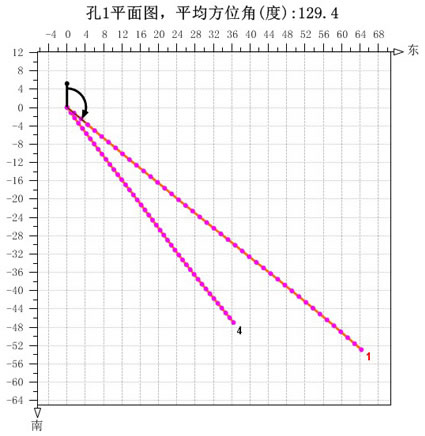

  某集團某礦鉆場雙探水孔在水平面(XY面)投影（單獨反映鉆孔的方位角）

某集團某礦鉆場雙探水孔在豎直面上的投影（單獨反映鉆孔的傾角）

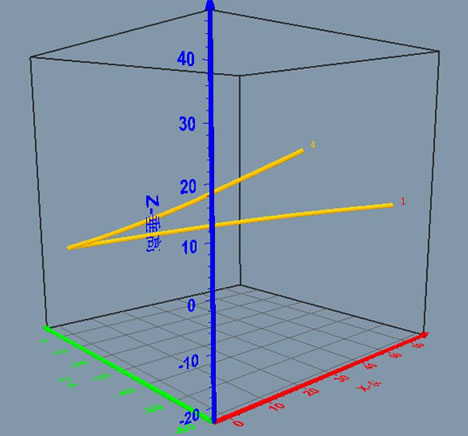

某集團某礦鉆場雙探水孔在3D空間軌跡
